產品特性：
1、4位并行碼選頻（TTL電平兼容）；
2、調頻速度≤10us；
3、頻率波段的劃分，可以根據用戶要求，任意組合；
4、電源：+12V/+5V（可選）。
產品型號：TPS16-1701
性 能 參 數 | 中心頻率 | 通帶 | 帶內平坦度 | 中心插損 | 矩形系數/帶外抑制 |
***MHZ | ***MHZ | ≤0.4dB | 截止頻率插損≤0.4dB | 60dB/1dB≤2 | |
***MHZ | ***MHZ | ≤0.5dB | 截止頻率插損≤0.5dB | 60dB/1dB≤2 | |
***MHZ | ***MHZ | ≤1dB | ≤1dB | 60dB/1dB≤3 | |
***MHZ | ***MHZ | ≤1dB | ≤1dB | 60dB/1dB≤3 | |
***MHZ | ***MHZ | ≤1dB | ≤1dB | 60dB/1dB≤3 | |
***MHZ | ***MHZ | ≤1dB | ≤1dB | 60dB/1dB≤3 | |
***MHZ | ***MHZ | ≤1dB | ≤1dB | 60dB/1dB≤2 | |
***MHZ | ***MHZ | ≤1dB | ≤1dB | 60dB/1dB≤2 | |
***MHZ | ***MHZ | ≤1dB | ≤1dB | 60dB/1dB≤2； 7.6M-12.4M≥60dB | |
***MHZ | ***MHZ | ≤1dB | ≤1dB | 60dB/1dB≤2； 8.4M-13.6M≥60dB | |
***MHZ | ***MHZ | ≤1dB | ≤1dB | 60dB/1dB≤2； 9.6M-15.6M≥60dB | |
***MHZ | ***MHZ | ≤1dB | ≤1dB | 60dB/1dB≤2； 11.6M-18.8M≥60dB | |
***MHZ | ***MHZ | ≤1dB | ≤1dB | 60dB/1dB≤2； 14.8M-24.4M≥60dB | |
***MHZ | ***MHZ | ≤1dB | ≤1dB | 60dB/1dB≤2； 20.4M-33.6M≥60dB | |
***MHZ | ***MHZ | ≤1dB | ≤1dB | 60dB/1dB≤2； 27.6M-44.8M≥60dB | |
***MHZ | ***MHZ | ≤1dB | ≤1dB | 60dB/1dB≤2； 40M-64M≥60dB | |
帶內插損 | ≤2.5dB | ||||
駐波 | ≤1.6 | ||||
段與段之間插損一性 | ≤1dB | ||||
段與段之間隔離度 | ≥40dB | ||||
端口阻抗 | 50Ω | ||||

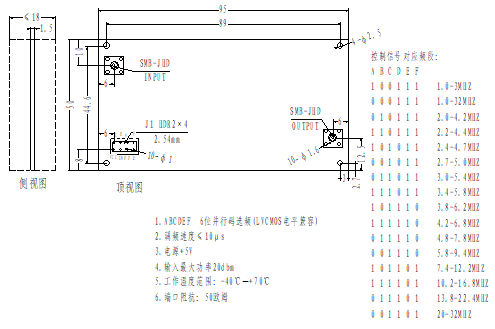

外 型 尺寸 | 誤差范圍：±0.2mm |
