產(chǎn)品特性：
1、4位并行碼選頻（TTL電平兼容）；
2、調頻速度≤10us；
3、頻率波段的劃分，可以根據(jù)用戶要求，任意組合；
4、電源：+12V/+5V（可選）。
產(chǎn)品型號：TPS7-1601
性 能 參 數(shù) | 中心頻率 | 通帶 | 帶內平坦度 | 抑制 | |
***MHZ | ***MHZ | ≤0.5dB | 2M～3.2M≥40dB； 41.4M≥50dB | ||
***MHZ | ***MHZ | ≤0.5dB | 3.2M～5.2M≥40dB； 41.4M≥50dB | ||
***MHZ | ***MHZ | ≤0.5dB | 5.2M~8.4M ≥40dB； 41.4M≥50dB | ||
***MHZ | ***MHZ | ≤0.5dB | 8.4M～13.6M≥40dB； 41.4M≥50dB | ||
***MHZ | ***MHZ | ≤0.5dB | 13.6M～22M≥40dB； 41.4M≥50dB | ||
***MHZ | ***MHZ | ≤0.5dB | 22M～36M≥40dB； 41.4M≥50dB | ||
***MHZ | ***MHZ | ≤0.5dB | 39M～60M≥40dB | ||
帶內插損 | ≤2.5dB | ||||
駐波 | ≤1.6 | ||||
段與段之間插損一致性 | ≤0.5dB | ||||
段與段之間隔離度 | ≥40dB | ||||
端口阻抗 | 50Ω | ||||

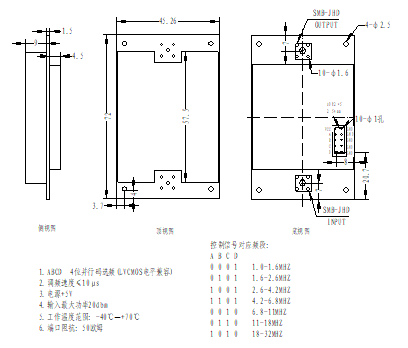

外形尺寸圖如下 | |||||
外 型 尺寸 | 誤差±0.2mm |
