產品特性
● 超小體積，標準兼容封裝， DIP14 標準直插封裝；
● 低功耗，快速穩定；
●低相位噪聲，較高頻率穩定度，較低老化率；
●價格低，超高性價比；
●常用頻率10MHz 、100MHz, 其他頻率可選；
●應用于時鐘、基站、測量儀器設備、頻率綜合器、軍事通信設備。
注：技術指標選典型10MHz 和100MHz 兩款，其他頻率可選。
技術指標
參數名稱 | 數據參考 |
頻率 | 100MHz |
電源電壓 | 5V |
功耗 | 開機≤350mA 穩態(25℃)≤120mA |
輸出形式 | 正弦波≥7dBm/50Q |
諧波抑制 | ≤-30dBc |
雜散抑制 | ≤-75dBc |
溫度穩定度 | ≤±0.2ppm/-40℃~+70℃ |
儲存溫度 | -55℃~+85℃ |
年老化 | ≤±1ppm/年 (加電30天后測試) |
相位噪聲 | ≤-80dBc/Hz@10Hz ≤-120dBc/Hz@100Hz ≤-152dBc/Hz@1KHz ≤-155dBc/Hz@10KHz ≤-160dBc/Hz@100KHz |
調頻范圍 | 電調整≥±2ppm/0V～5V |
出廠準確度 | ≤±0.5ppm/VCO=2.5V (加電1小時后測試) |

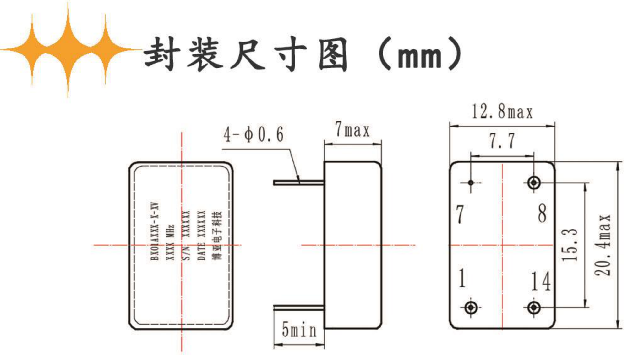

外形尺寸 | .4×12.8×6. |
參數名稱 | 數據參考 |
頻率 | 100MHz |
電源 | 5V |
功耗 | 初≤400mA;穩25℃≤150mA |
輸出形式 | 正弦波≥7dBm/50Q |
諧波抑制 | ≤-30dBc |
雜散抑制 | ≤-75dBc |
頻率溫度穩定度 | ±0.5ppm/-40℃~+70℃ |
年老化 | ±1ppm/年 |
出廠準確度 | ≤±1ppm/VCO-2.5V |
相位噪聲 | ≤-85dBc/Hz@10Hz ≤-120dBc/HzQ100Hz ≤-150dBc/Hz@1KHz ≤-160dBc/Hz@10KHz |
外形尺寸 | 01E2(20.4×12.8×7)mm |
質量等級 | 工業級 |
