產品特性
● 超小體積，標準兼容封裝， DIP14 標準直插封裝；
● 低功耗，快速穩定；
●超低相位噪聲，超高頻率穩定度，低老化率；
● 常用頻率80MHz 、100MHz 、120MHz;
●應用于時鐘、基站、測量儀器設備、頻率綜合器、軍事通信設備。
技術指標
參數名稱 | 數據參考 | |
頻率 | 100MHz | |
電源±5% | 12V(5V可選) | |
功耗 | 12V:開機≤300mA;穩態(25℃)≤80mA | |
輸出 | 正弦波≥7dBm | |
諧波抑制 | ≤30dBc | |
雜波抑制 | ≤100dBc | |
頻率電源特性 | ±5×10?/Vs電源電壓士5% | |
頻率負載特性 | ±5×10?9/Vs Load±5% | |
頻率溫度穩定度 | 58D檔 ±5×10-?/-40℃~+70℃ | 28D檔 ±2×10?/-40℃~+70℃ |
年老化 | ≤±5×10? '/年(加電30天后測試) | |
預熱時間 | 加電30s～60s達到±5×10? ~±1×107025℃ | |
相位噪聲 | S檔 ≤-95dBc/Hz@10Hz ≤-125dBc/Hz@100Hz ≤-155dBc/Hz@1KHz ≤-168dBc/Hz@10KHz ≤-170dBc/Hz@100KHz | L檔 ≤-100dBc/Hz@10Hz ≤-130dBc/Hz@100Hz ≤-160dBc/Hz@1KHz ≤-170dBc/Hz@10KHz ≤-172dBc/Hz@100KHz |
頻率調整 | 電調整≥±1.5ppm/0～12V(12V電源) | |
存儲溫度 | -55℃~+100℃ | |
外形尺寸 | 01E1(20.4×12.8×6.5)mm | |

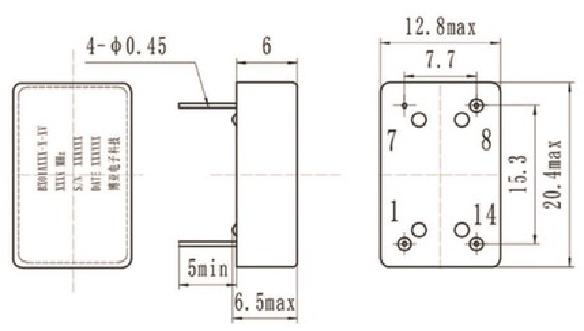

封裝尺寸圖
